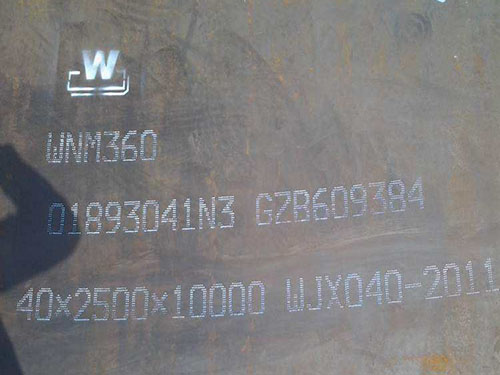

NM360耐磨板加工工藝

1、NM360耐磨板的切割,建議采用等離子切割。等離子切割分為水下等離子和空氣等離子切割兩種。采用水下等離子切割時(shí),等離子氣體可產(chǎn)生幾千度的高溫,高錳鋼板切口處迅速熔化,并因水的阻隔避免了氧化,水又對(duì)鋼板及時(shí)進(jìn)行冷卻,阻止碳化物析出,使鋼板切割面光滑平整,無熱影響區(qū),切割質(zhì)量最佳,是切割高錳鋼的首選。也可采用空氣等離子切割。

　2、NM360耐磨板也可采用傳統(tǒng)的火焰切割。 采用火焰切割時(shí),建議采用切割小車,根據(jù)鋼板厚度不同,采用不同規(guī)格的槍頭,燃?xì)夂脱鯕馀浔日{(diào)整適當(dāng)(最好是中性火焰),最好是全部調(diào)整好后再開始下料,防止因中途熄火引弧造成斷面缺口,影響切割質(zhì)量。

　3、NM360耐磨板的焊接：高錳耐磨鋼板的焊接可采選用手工電弧焊的方法。焊條選用D256（堆256）或D266（堆266）焊條；焊接前應(yīng)打磨焊縫，要徹底清理工件坡口及邊緣，去除鐵銹、油污，同時(shí)將焊條烘干；焊接時(shí)，應(yīng)選擇小直徑焊條（一般為3mm-3.5mm），小電流、高電壓、多焊層、多焊道、快速焊接；如采用直流焊接，焊條接正極；焊接每層后要錘擊焊縫，以提高其抗熱裂紋能力。也可使用流動(dòng)水快速降溫。
